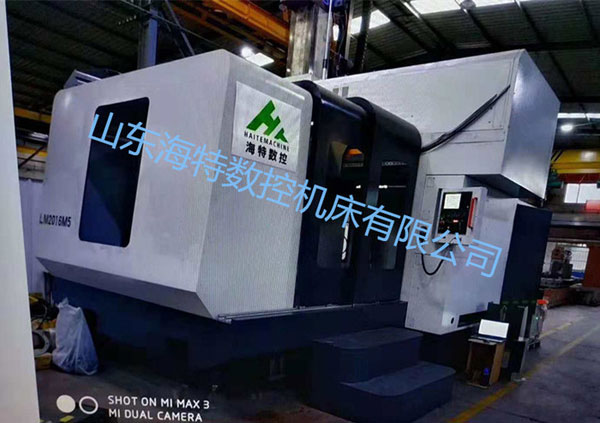

　　什么是龍門五面體加工中心？

　　五面體加工中心是一種比較特殊的加工中心，它兼有龍門加工中心和臥式加工中心的性能，這種加工中心運用的是復合式銑頭，也就是說五面體加工中心的銑頭是能夠拆卸的，通過銑頭能夠旋轉角度能加工除與工作臺接觸的面以外的面。五面體加工中心則是類似于三軸加工中心，只是它可以同時做五個面，但是它無法做異型加工，打斜孔，切割斜面等。

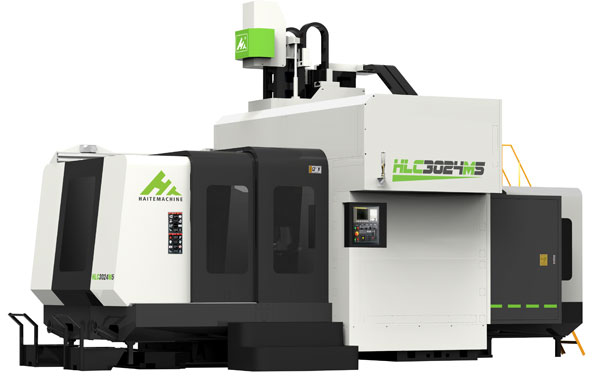

龍門五面體加工中心參數

項目名稱	單位	HLC3020/HLM3020	HLC3024/HLM3024	HLC4020/HLM4020
X Y Z軸行程	mm	300022001000	300026001000	400022001000
兩立柱之間最大寬度	mm	2000	2400	2000
主軸端面到工件臺距離	mm	150-1150	150-1150	150-1150
Z軸切削速度	mm/min	0-5000	0-5000	0-5000
工件臺規格（長×寬）	mm	3200×1600	3200×2000	4200×1600
最大載重	kg	10000	10000	12000
T型槽（槽數×槽寬×槽距）	mm	7×22×200	9×22×200	11×22×200
快速位移X/Y/Z	m/min	16/16/12	16/16/12	16/16/12
主軸轉速范圍	r/min	50-6000	50-6000	50-6000
主軸錐孔	type	BT50-150	BT50-150	BT50-150
圓盤式/鏈式刀庫（數控銑不含刀庫）		BT50-24T/32T	BT50-24T/32T	BT50-24T/32T
主軸伺服電機	kw	15/18.5	15/18.5	15/18.5
X、Y、Z軸伺服電機	KW	bis40/3000	bis40/3000	bis40/3000
操作系統		FANUC/西門子/三菱/新代
定位精度	mm	500/±0.02	500/±0.02	500/±0.02
重復定位精度	mm	500/±0.008	500/±0.008	500/±0.008
氣源壓力	MPa	0.8	0.8	0.8
電器容量	kW	36	36	36
機床輪廓尺寸（LxWxH)	mm	1100055005900	1100058006000	1350055005900
機床重量	T	35	38	46

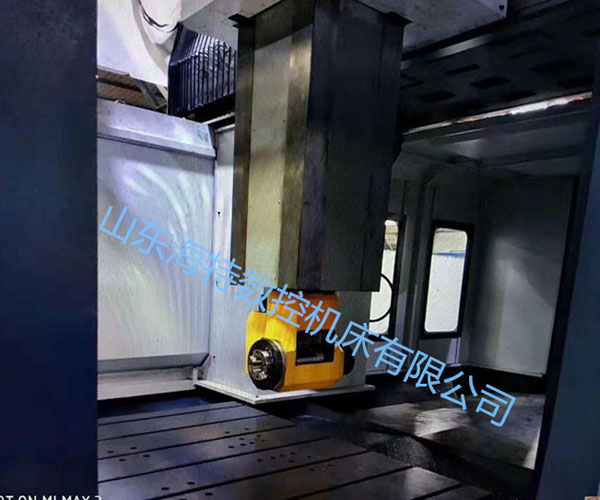

A/C立臥軸參數

名稱	參數
MVH50A（重載型）A/C立臥銑頭
可配最大功率	37KW
最大扭矩	2000NM
A/C軸刀柄錐度	BT50
立式最高轉速	4000rpm
臥式最高轉速	2000rpm
拉刀方式	自動
拉刀拉力	1500kgf
傳動比	1:1
分割精度	5°
定位精度	±2″
加緊方式	油壓
傳動方式	直聯/皮帶
重量	450kg

　　五面體加工中心與五軸加工中心區別在哪？

　　五軸加工中心實質是一臺加工中心在XYZ軸上選定兩條軸配上兩個旋轉軸，如在X、Y兩個軸上配上A、B兩條旋轉軸，Z軸也能夠配一條C軸，詳細怎樣抉擇須要看客戶的詳細請求。五軸加工中心就是有五個軸的加工中心，三條主軸兩條旋轉軸。五軸加工中心有x,y,z,a,c五個軸，xyz和ac軸形成五軸聯動加工，擅長空間曲面加工，異型加工，鏤空加工，打孔，斜孔，斜切等。

　　五軸加工中心和五面體加工中心除了構造不一樣之外，最重要的差別就是加工規模，五軸加工中心不只運用于航空、航天、軍事、精細器械、高精醫療裝備等行業，還普遍運用于民用行業，例如木模制作、衛浴修邊、汽車內飾件加工、泡沫模具加工、歐式作風家居、實木椅子等。五軸加工中心是一種高科技的機械加工裝備，它讓不能夠變成了能夠，所有的空間曲面、異型加工都能夠完成。

　　而五面體加工中心能加工的工件對比繁多，大多數時分只能加工箱體類零件，然而其具備臥式加工中心的性能，這是五軸加工中心所不具備的。
