四軸加工中心

產品介紹

山東海特vmc850四軸加工中心采用臺灣知名品牌的高剛性、高速主軸單元，確保了vmc850四軸加工中心主軸的可靠性高、壽命長、噪音小、震動小、精度高的優點。海特機床vmc850四軸加工中心全部采用優質樹脂砂耐磨鑄件，強韌筋骨，超大立柱，寬低座，蜂巢式結構。經退火處理，清除應力長久不變形。三軸采用鋼性極強的矩形導軌，可承受重切削，工作臺精密研磨，淬火處理，大大增強了表面硬度。

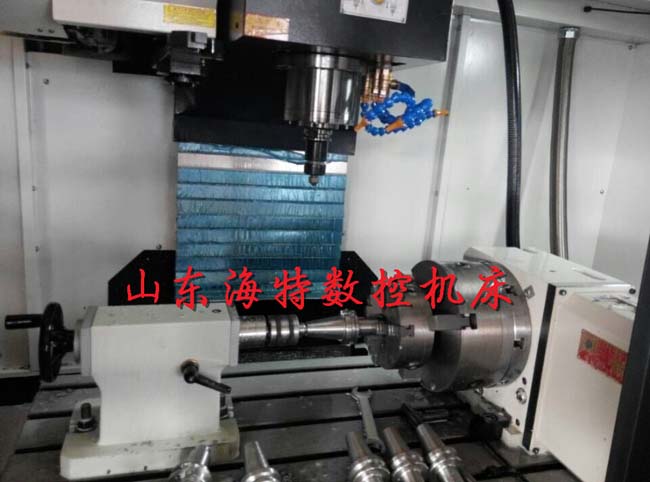

VMC850四軸加工中心配手動尾座加工刀柄圖

按加工中心運動坐標數和同時控制的坐標數分：有三軸二聯動、三軸三聯動、四軸三聯動、四軸四聯動、五軸四聯動、六軸五聯動等。三軸、四軸是指加工中心具有的運動坐標數，聯動是指控制系統可以同時控制運動的坐標數，從而實現刀具相對工件的位置和速度控制。
按工作臺的數量和功能分：有單工作臺加工中心、雙工作臺加工中心，和多工作臺加工中心。
按加工精度分：有普通加工中心和高精度加工中心。普通加工中心，分辨率為1μm，*大進給速度15～25m／min，定位精度lOμm左右。高精度加工中心、分辨率為0.1μm，*大進給速度為15～100m／min，定位精度為2μm左右。介于2～lOμm之間的，以±5μm較多，可稱精密級。

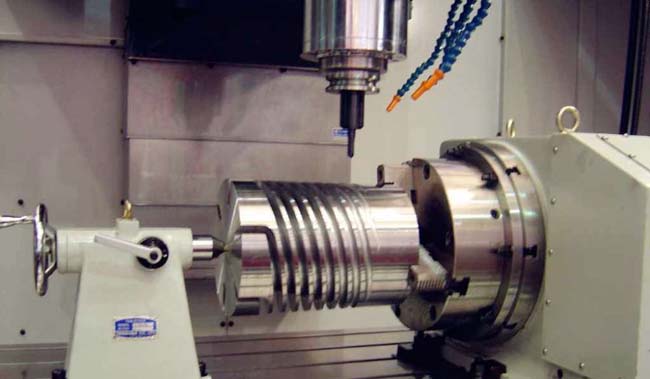

這款是在850加工中心的基礎上增加的第四軸，實現圓柱上銑螺旋線，螺距等分的工件加工需求。

VMC850四軸加工中心詳細參數（此參數僅做參考，以實物為準，可根據客戶要求訂做）

機型	VMC850E	VMC850L
X坐標行程 (mm)	800	900
Y坐標行程 (mm)	500	500
Z坐標行程 (mm)	500	500
工作臺規格（長×寬） (mm)	1000×500	1060×500
工作臺*大載重(kg)	500	600
主軸中心線到立柱正面導軌距離(mm)	575	575
主軸端面至工作臺上平面距離(mm)	120～620	120～620
X、Y、Z切削進給量(mm/min)	1-4000	1-4000
X、Y、Z快速進給速度(m/min)	16	16
主軸轉速范圍 (r/min)	50～8000	50～8000
主軸錐孔	BT40/BT50	BT40/BT50
主軸電機(kw)	7.5/11	7.5/11
X、Y、Z伺服電機（kw）	2.3/2.3/2.3	2.3/2.3/2.3
工作臺T型槽(mm)槽數×槽寬×槽距	5/18/100	5/18/100
重復定位精度(300mm)	+ 0.005	+ 0.005
定位精度 (300mm)	+ 0.0075	+ 0.0075
使用源氣壓力(MPa)	0.6-0.8	0.6-0.8
機床輪廓（L×W×H）(mm)	2950*2200	3050*2250
機床重量 (kg)	5800	6200

VMC850加工中心第四軸技術參數：

第四軸	CNC-250
盤面直徑	250mm
垂直中心高	185mm
垂直全高	315mm
分割精度等級	15″
重復精度	4″
凈重	124KG
手動尾座	TS-A 185
四軸電機	6N.m 1.3KW
